Katalog plynových vzpěr
Výběr vhodné vzpěry
Vzpěry můžete vybrat dle následující tabulky, zejména pokud hledáte náhradu starých, již nefunkčních vzpěr. Pokud v tabulce nenajdete přesně odpovídající typ (potřebujete jiné koncovky nebo rozměry), rádi Vám s výběrem pomůžeme - zašlete nám za tím účelem údaje nebo nejlépe i vyfocený nákres Vaší vzpěry. Výtlačnou sílu vzpěry (např. 250N) si můžete zvolit! Více k výběru vzpěr najdete v sekci Poptávka.

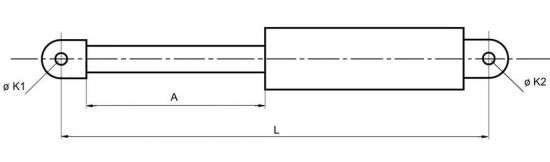

Plynové vzpěry s oky
plynová vzpěra s oky
| ø pístnice 6 mm / ø válce 15 mm |
| A |
L |
ø K otvoru oka |
typ |
| 20 |
94 |
6,1 tl. 3 mm |
75637500 |
| 40 |
145 |
6,1 tl. 3 mm |
75637501 |
| 60 |
185 |
6,1 tl. 3 mm |
75637502 |
| 80 |
225 |
6,1 tl. 3 mm |
75637503 |
| 100 |
265 |
6,1 tl. 3 mm |
75637504 |
| 120 |
305 |
6,1 tl. 3 mm |
75637505 |
| 150 |
365 |
6,1 tl. 3 mm |
75637506 |
| ø pístnice 8 mm / ø válce 19 mm |
| A |
L |
ø K otvoru oka
|
typ |
| 60 |
205 |
8,1 tl. 5 mm |
75887530 |
| 80 |
245 |
8,1 tl. 5 mm |
75887531 |
| 100 |
285 |
8,1 tl. 5 mm |
75887532 |
| 120 |
325 |
8,1 tl. 5 mm |
75887533 |
| 140 |
365 |
8,1 tl. 5 mm |
75887534 |
| 160 |
405 |
8,1 tl. 5 mm |
75887535 |
| 180 |
445 |
8,1 tl. 5 mm |
75887536 |
| 200 |
485 |
8,1 tl. 5 mm |
75887537 |
| 200 |
500 |
8,1 tl. 5 mm |
75887527 |
| 220 |
525 |
8,1 tl. 5 mm |
75887538 |
| 250 |
585 |
8,1 tl. 5 mm |
75887539 |
| ø pístnice 10 mm / ø válce 22 mm |
| A |
L |
ø K otvoru oka
|
typ |
| 100 |
285 |
8,1 tl. 5 mm |
75127520 |
| 150 |
385 |
8,1 tl. 5 mm |
75127521 |
| 200 |
485 |
8,1 tl. 5 mm |
75127522 |
| 250 |
585 |
8,1 tl. 5 mm |
75127523 |
| 300 |
685 |
8,1 tl. 5 mm |
75127524 |
| 350 |
785 |
8,1 tl. 5 mm |
75127525 |
| 400 |
885 |
8,1 tl. 5 mm |
75127526 |
| 500 |
1095 |
8,1 tl. 12 mm |
75127427-92261-92261 |
Plynové vzpěry s klouby
plynová vzpěra s klouby
| ø pístnice 6 mm / ø válce 15 mm |
| A |
L |
závit M
|
E |
typové označení
|
| 40 |
155 |
M8 x 13 mm |
20 |
75637400 (-7242S/92990-7242S/92990) |
| 60 |
195 |
M8 x 13 mm |
20 |
75637401 (-7242S/92990-7242S/92990) |
| 80 |
235 |
M8 x 13 mm |
20 |
75637402 (-7242S/92990-7242S/92990) |
| 100 |
275 |
M8 x 13 mm |
20 |
75637403 (-7242S/92990-7242S/92990) |
| 120 |
315 |
M8 x 13 mm |
20 |
75637404 (-7242S/92990-7242S/92990) |
| 150 |
375 |
M8 x 13 mm |
20 |
75637405 (-7242S/92990-7242S/92990) |
| ø pístnice 8 mm / ø válce 19 mm |
| A |
L |
závit M
|
E |
typové označení
|
| 60 |
205 |
M8 x 13 mm |
20 |
75887430 (-7242S/92990-7242S/92990) |
| 80 |
245 |
M8 x 13 mm |
20 |
75887431 (-7242S/92990-7242S/92990) |
| 100 |
285 |
M8 x 13 mm |
20 |
75887432 (-7242S/92990-7242S/92990) |
| 120 |
325 |
M8 x 13 mm |
20 |
75887433 (-7242S/92990-7242S/92990) |
| 140 |
365 |
M8 x 13 mm |
20 |
75887434 (-7242S/92990-7242S/92990) |
| 160 |
405 |
M8 x 13 mm |
20 |
75887435 (-7242S/92990-7242S/92990) |
| 180 |
445 |
M8 x 13 mm |
20 |
75887436 (-7242S/92990-7242S/92990) |
| 200 |
485 |
M8 x 13 mm |
20 |
75887437 (-7242S/92990-7242S/92990) |
| 220 |
525 |
M8 x 13 mm |
20 |
75887438 (-7242S/92990-7242S/92990) |
| 250 |
585 |
M8 x 13 mm |
20 |
75887439 (-7242S/92990-7242S/92990) |
| ø pístnice 10 mm / ø válce 22 mm |
| A |
L |
závit M
|
E |
typové označení
|
| 100 |
295 |
M8 x 13 mm |
20 |
75127420 (-7262S/92990-7262S/92990) |
| 150 |
395 |
M8 x 13 mm |
20 |
75127421 (-7262S/92990-7262S/92990) |
| 200 |
495 |
M8 x 13 mm |
20 |
75127422 (-7262S/92990-7262S/92990) |
| 250 |
595 |
M8 x 13 mm |
20 |
75127423 (-7262S/92990-7262S/92990) |
| 300 |
695 |
M8 x 13 mm |
20 |
75127424 (-7262S/92990-7262S/92990) |
| 350 |
795 |
M8 x 13 mm |
20 |
75127425 (-7262S/92990-7262S/92990) |
| 400 |
895 |
M8 x 13 mm |
20 |
75127426 (-7262S/92990-7262S/92990) |
| 500 |
1095 |
M8 x 13 mm |
20 |
75127427 (-7262S/92990-7262S/92990) |
| ø pístnice 14 mm / ø válce 28 mm |
| A |
L |
závit M
|
E |
typové označení
|
| 100 |
315 |
M8 x 13 mm |
30 |
75407407 (-92262/92993-92262/92993) |
| 150 |
415 |
M8 x 13 mm |
30 |
75407427 (-92262/92993-92262/92993) |
| 200 |
515 |
M8 x 13 mm |
30 |
75407400 (-92262/92993-92262/92993) |
| 250 |
615 |
M8 x 13 mm |
30 |
75407402 (-92262/92993-92262/92993) |
| 300 |
715 |
M8 x 13 mm |
30 |
75407401 (-92262/92993-92262/92993) |
| 350 |
815 |
M8 x 13 mm |
30 |
75407403 (-92262/92993-92262/92993) |
| 400 |
915 |
M8 x 13 mm |
30 |
75407404 (-92262/92993-92262/92993) |
| 500 |
1115 |
M8 x 13 mm |
30 |
75407405 (-92262/92993-92262/92993) |
Poptávka plynových vzpěr
Poptávku po plynových vzpěrách můžete provést podle těchto instrukcí.
